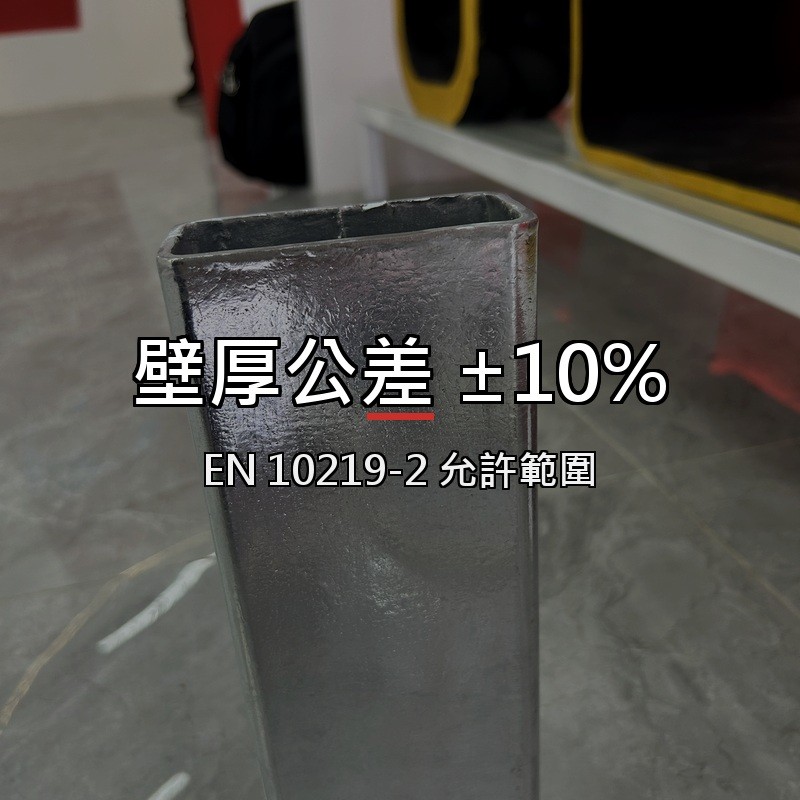

方管壁厚公差怎麼看？EN 10219-2 允許範圍與檢驗方式

概要

報價單寫 3.0 mm，到貨用卡尺一量只有 2.78 mm，第一反應是被偷料。但 EN 10219-2 對壁厚的規定是按名義厚度給允許偏差，且要在符合標準的測量位置量測才有意義。本文說明公差怎麼算、哪裡容易搞錯、驗收該怎麼做。

報價單上寫著 3.0 mm，貨到後用卡尺一量，只有 2.78 mm。很多採購商的第一反應是：「是不是被偷料了？」

但如果這批貨是按照 EN 10219-2 生產，而且合同沒有另外約定更嚴格的壁厚要求，那麼在符合標準的測量位置測得 2.78 mm，並不一定代表產品不合格。

原因很簡單：名義壁厚不等於每個測量點都必須達到的實際厚度，產品標準還規定了允許偏差。

壁厚公差是怎麼規定的？

焊接空心型材通常由鋼帶經過成形、焊接和定徑等工序製成。母材鋼帶本身存在厚度偏差，生產過程也可能造成局部差異，因此產品標準會規定名義壁厚的允許範圍。

以 EN 10219-2:2019 中的方形、矩形空心型材為例，壁厚公差按名義厚度的百分比規定，並設有最小絕對值。

因此，3.0 mm 的方管實測為 2.78 mm，與名義厚度相差 0.22 mm，約為 7.33%。在上述標準條件下，這個讀數仍處於允許的壁厚範圍內。

但要注意，符合壁厚公差不代表整批產品必然符合所有交貨要求。合同是否另有約定、產品適用哪個標準版本，以及測量方法是否正確，都會影響最終驗收結果。

3.0 mm 的壁厚公差為 ±10%，意味著允許範圍是 2.70–3.30 mm，而不只是單向的最低 2.70 mm。

實際厚度可能低於名義值，也可能高於名義值。採購時應同時關注上下限，而不是只問鋼管能不能達到 3.0 mm。

以 3.0 mm 為例：

下限：3.0 × 90% = 2.70 mm

上限：3.0 × 110% = 3.30 mm

判定時，應將實測值與名義厚度對應的允許範圍比較，而不是再以實測值為基準計算一次 ±10%。

另外，不能把這個計算方法直接套用到其他標準。若合同指定其他標準或另行約定特約公差，應按該標準或約定重新確認允許範圍。

同一支方管不同位置的實測厚度可能存在微小差異。例如，一支名義壁厚為 3.0 mm 的方管，在符合標準的測量位置測得 2.85、2.79、2.92 和 2.81 mm，這些讀數都在 2.70–3.30 mm 的範圍內。

以上只是示例數據，並非標準規定的典型厚度分布。

還有一個容易忽略的細節：EN 10219-2:2019 第 7.3 條規定，壁厚測量位置應距離焊縫至少 2T，其中 T 為名義壁厚。因此，不能直接把焊縫或焊瘤處的局部讀數與普通管壁的測量結果混為一談。

測量位置不正確，即使讀數準確，也可能導致錯誤的驗收結論。

在進行鋼管到貨驗收時，除了確認實測值是否在允許範圍內，還應嚴格控制測量位置、測量工具與多點分佈。

設定多點檢驗方案：工廠或買方可於方管四個平面設定多個測量點（例如每面測量 3 點、共 12 點）記錄壁厚分佈。這可作為嚴謹的內部檢驗方案。

綜合排查原因：若發現多個位置持續偏薄或局部偏差過大，應結合母材鋼帶厚度、成形工藝與生產記錄進行排查。單憑一兩個測量點無法直接判定是鋼帶原料問題還是設備成形問題。

事前確認檢驗細節：採購商可在訂貨前與供應商確認壁厚檢驗方法、抽樣方案以及是否能提供同批次 MTC (Material Test Certificate) 檢驗記錄。

如果項目不希望實際壁厚低於 2.85 mm，就不應只在詢價單上寫「3.0 mm」。

更好的做法是在採購規格中明確寫出允許偏差，例如：

Nominal wall thickness: 3.0 mm; permitted wall thickness tolerance: −5% / +10% (2.85–3.30 mm).

這代表最低壁厚要求為 2.85 mm，最高為 3.30 mm。這是買賣雙方可以合約約定的特約公差，而非 EN 10219-2 的預設標準。訂貨前應取得供應商的書面確認，並明確測量方法、驗收規則及檢驗頻率。

壁厚差異不應僅憑單點讀數就被判定為偷料，也不能因為讀數落在某個標準的公差範圍內，就忽略合同中的其他特殊條款。

對一般結構用空心型材，應綜合考慮適用標準、截面尺寸、材料性能和壁厚公差。對薄壁構件或承載性能對截面尺寸較敏感的項目，則應在設計和採購階段明確壁厚下限及驗收要求。

如果你正在採購方管或矩形管，建議在詢價時同時確認名義尺寸、壁厚公差、適用標準和檢驗要求。這比交貨後才爭論 0.22 mm 的差異，更有利於控制品質和採購風險。
